i.MX6ULL终结者Linux按键输入实验修改设备树文件

日期:2020-12-16

  • 文章目录

    1 添加Pinctrl节点

    2 添加KEY设备节点

    1 添加Pinctrl节点

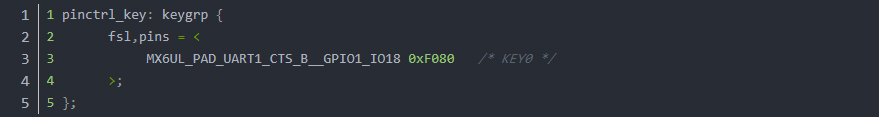

    在i.MX6UL终结者开发板上按键KEY0使用了UART1_CTS引脚,打开topeet_emmc_4_3.dts文件,在 iomuxc 节点的 imx6ul-evk 子节点下创建一个名为“pinctrl_key”的子节点,节点内容如下所示:

    第3行,将UART1_CTS引脚复用为GPIO1_IO18。

    2 添加KEY设备节点

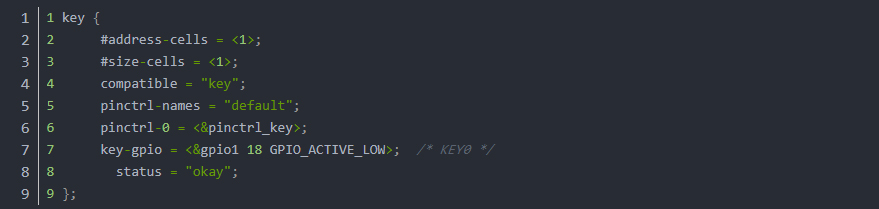

    topeet_emmc_4_3.dts文件下,在根节点“/”下添加按键KEY0的节点,内容如下:

    第 6 行,pinctrl-0 属性设置 KEY 所使用的 PIN 对应的 pinctrl 节点。

    第 7 行,key-gpio 属性指定了KEY0所使用的 GPIO。

    检查按键KEY0的UART1_CTS引脚有没有被其他设备使用,先检查UART1_CTS引脚在pinctrl节点下有没有重复申请,在检查“gpio1 18”有没有被其他设备引用。

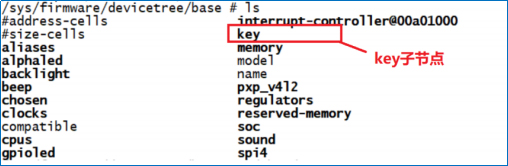

    设备树编写完成以后使用“make dtbs”命令重新编译设备树,然后使用新编译出来的 topeet_emmc_4_3.dtb 文件启动 Linux 系统。启动成功以后进入“/proc/device-tree”目录中查看“key”节点是否存在,如果存在的话就说明设备树基本修改成功(具体作用还要驱动验证),结果如图 2.1所示:
