处理器
  • CPU Freescale Cortex-A9 双核精简版 i.MX6DL，主频 1GHz； SATA接口：不支持

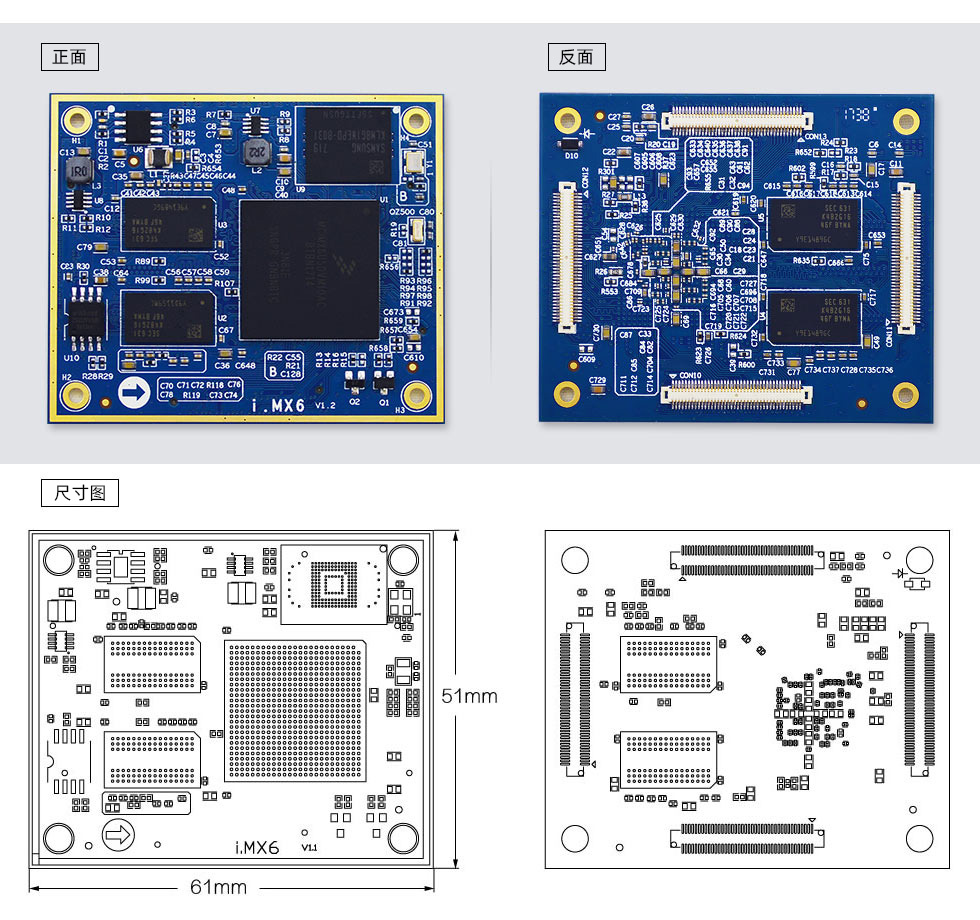

核心板工艺
  • 工艺 十层设计，沉金工艺
基本参数
  • 内存 1GB DDR3
  • 存储 8GB EMMC
  • EEPROM 4MB的EEPROM用来存储关键数据
  • 电源管理 内部独立
  • 扩展 引出脚多达320个，满足用户各类扩展需求
商业级运行温度
  • 温度 -0℃到+70 ℃
其它
  • 工作电压 直流5V供电
  • 系统支持 Linux-QT/Android/Ubuntu操作系统/Debian 9.9 系统/Yocto系统（4.1-krogoth）
应用范围
  • 应用范围 适用于HMI、POS机、车载电脑、工业控制、轨道交通、医疗仪器、
    智能家居、数据终端等行业。


iTOP-4412核心板

iTOP-4412核心板
引角定义/连接器01
引脚
名称
1
RGMII_TXD3
2
RGMII_RXD3
3
RGMII_RXD3
4
RGMII_RXD2
5
RGMII_TXD1
6
RGMII_RXD1
7
RGMII_TXD0
8
RGMII_RXD0
9
RGMII_TXCLK
10
RGMII_RXCLK
11
RGMII_TXEN
12
RGMII_RXDV
13
GND
14
GND
15
EIM_D16
16
EIM_D24
17
EIM_D17
18
EIM_D25
19
EIM_D18
20
EIM_D26
21
EIM_D19
22
EIM_D27
23
EIM_D20
24
EIM_D28
25
EIM_D21
26
PWR_BTN_SNS
27
EIM_D22
28
EIM_D30
29
EIM_D23
30
EIM_D31
31
EIM_A16
32
EIM_A21
33
EIM_A17
34
EIM_A22
35
EIM_A18
36
EIM_A23
37
EIM_A19
38
EIM_A24
39
EIM_A20
40
EIM_A25
41
GND
42
GND
43
EIM_EB1
44
EIM_EB3
45
EIM_EB0
46
EIM_EB2
47
EIM_LBA
48
EIM_RW
49
EIM_OE
50
EIM_CS1
51
GND
52
EIM_CS0
53
EIM_DA0
54
GND
55
EIM_DA1
56
EIM_DA6
57
EIM_DA2
58
EIM_DA7
59
EIM_DA3
60
EIM_DA8
61
EIM_DA4
62
EIM_DA9
63
EIM_DA5
64
EIM_DA10
65
GND
66
EIM_DA11
67
DISP0_PWR_EN
68
EIM_DA12
69
USB_H1_PWR_EN
70
EIM_DA13
71
ETH_WOL_INT
72
EIM_DA14
73
USB_OTG_ID
74
EIM_DA15
75
RGMII_INT
76
EIM_WAIT
77
UOK_B
78
EIM_BCLK
79
GND
80
GND
引角定义/连接器02
引脚
名称
说明
1
ENET_REF_CLK
2
DISP0_CLK
3
RGMII_NRST
4
DISP0_HSYNCH
5
RGMII_MDIO
6
DISP0_VSYNCH
7
RGMII_MDC
8
DISP0_CNTRST
9
GND
10
DISP0_DRDY
11
CSPI1_MISO
12
GND
13
CSPI1_MOSI
14
DISP0_DAT0
15
GND
16
DISP0_DAT1
17
GND
18
DISP0_DAT2
19
GND
20
DISP0_DAT3
21
GND
22
DISP0_DAT4
23
GND
24
DISP0_DAT5
25
KEY_ROW4
26
DISP0_DAT6
27
I2C2_SCL
28
DISP0_DAT7
29
KEY_ROW5
30
DISP0_DAT8
31
GPIO_0_CLKO
32
DISP0_DAT9
33
AUD3_TXD
34
DISP0_DAT10
35
GND
36
DISP0_DAT11
37
CSPI1_CS0
38
DISP0_DAT12
39
I2C1_SCL
40
DISP0_DAT13
41
KEY_COL4
42
DISP0_DAT14
43
AUD3_RXD
44
DISP0_DAT15
45
AUD3_TXFS
46
DISP0_DAT16
47
AUD3_TXC
48
DISP0_DAT17
49
I2C1_SDA
50
DISP0_DAT18
51
I2C2_SDA
52
DISP0_DAT19
53
CSPI1_CLK
54
DISP0_DAT20
55
KEY_ROW6
56
DISP0_DAT21
57
GND
58
DISP0_DAT22
59
GND
60
DISP0_DAT23
61
GND
62
GND
63
VDD_5V
64
UART1_RX
65
VDD_5V
66
UART1_TX
67
VDD_5V
68
HDMI_CEC_IN
69
VDD_5V
70
CODEC_PWR_EN
71
VDD_5V
72
GND
73
VDD_5V
74
GND
75
VDD_5V
76
GND
77
VDD_5V
78
GND
79
VDD_5V
80
GND
引角定义/连接器03
引脚
名称
1
GND
2
VSNVS_3V3
3
GND
4
GND
5
SD3_CMD
6
USB_OTG_VBUS
7
SD3_CLK
8
USB_OTG_DN
9
SD3_DATA0
10
USB_OTG_DP
11
SD3_DATA1
12
GND
13
SD3_DATA2
14
GND
15
SD3_DATA3
16
JTAG_NTRST
17
SD3_DATA4
18
JTAG_TMS
19
SD3_DATA5
20
JTAG_TDI
21
SD3_DATA6
22
JTAG_TDO
23
SD3_DATA7
24
JTAG_TCK
25
DISP0_WR
26
JTAG_MOD
27
GND
28
GND
29
HEADPHONE_DET
30
CLK1_N
31
SD2_CD_B
32
CLK1_P
33
SD2_WP
34
GND
35
SD3_WP
36
USB_HOST_DP
37
SD3_CD_B
38
USB_HOST_DN
39
AUX_5V_EN
40
GND
41
SD2_DATA4
42
PMIC_ON_REQ
43
SD2_DATA5
44
POR_B
45
SD2_DATA6
46
MX6_ONOFF
47
SD2_DATA7
48
GND+
49
GND
50
SATA_TXN-
51
ACCL_INT_IN
52
SATA_TXP
53
CSI_RST_B
54
SATA_RXN
55
CSI0_PWN
56
SATA_RXP
57
CSI0_RST_B
58
GND
59
DISP0_PWM
60
CAP_TCH_INT0
61
CSI_PWN
62
CAP_TCH_INT1
63
GND
64
DISP_RST_B
65
SD2_CMD
66
DISP_PWR_EN
67
SD2_CLK
68
CABC_EN0
69
SD2_DATA0
70
CABC_EN1
71
SD2_DATA1
72
GND
73
SD2_DATA2
74
GND
75
SD2_DATA3
76
GND
77
GND-
78
GND
79
GND+
80
GND
引角定义/连接器04
引脚
名称
1
I2C3_SCL
2
LVDS1_CLK_N
3
DISP0_SER_RS
4
LVDS1_CLK_P
5
KEY_ROW7
6
LVDS1_TX3_N
7
I2C3_SDA
8
LVDS1_TX3_P
9
KEY_COL6
10
LVDS1_TX2_P
11
SPDIF_CLK
12
LVDS1_TX2_N
13
KEY_COL7
14
LVDS1_TX1_N
15
PCIE_WAKE_B
16
LVDS1_TX1_P
17
KEY_COL5
18
LVDS1_TX0_P
19
PMIC_INT_B
20
LVDS1_TX0_N
21
SPDIF_OUT
22
GND
23
GPIO17
24
LVDS0_CLK_P
25
GND
26
LVDS0_CLK_N
27
CSI0_DAT12
28
LVDS0_TX3_N
29
CSI0_DAT13
30
LVDS0_TX3_P
31
CSI0_DAT14
32
LVDS0_TX2_N
33
CSI0_DAT15
34
LVDS0_TX2_P
35
CSI0_DAT16
36
LVDS0_TX1_P
37
CSI0_DAT17
38
LVDS0_TX1_N
39
CSI0_DAT18
40
LVDS0_TX0_N
41
CSI0_DAT19
42
LVDS0_TX0_P
43
CSI0_HSYNCH
44
GND
45
CSI0_PIXCLK
46
GND
47
CSI0_VSYNCH
48
GND
49
GND
50
HDMI_HPD
51
DSI_D1M
52
HDMI_CLKM
53
DSI_D1P
54
HDMI_CLKP
55
DSI_CLK0M
56
HDMI_D0P
57
DSI_CLK0P
58
HDMI_D0M
59
DSI_D0M
60
HDMI_D1P
61
DSI_D0P
62
HDMI_D1M
63
CSI_D0M
64
HDMI_D2P
65
CSI_D0P
66
HDMI_D2M
67
CSI_D1M
68
GND
69
CSI_D1P
70
CSI_CLK0M
71
GND
72
CSI_CLK0P
73
PCIE_TXP
74
CSI_D3P
75
PCIE_TXM
76
CSI_D3M
77
PCIE_RXP
78
CSI_D2P
79
PCIE_RXM
80
CSI_D2M
