iMX6核心板系列
四核商业级核心板
双核商业级核心板

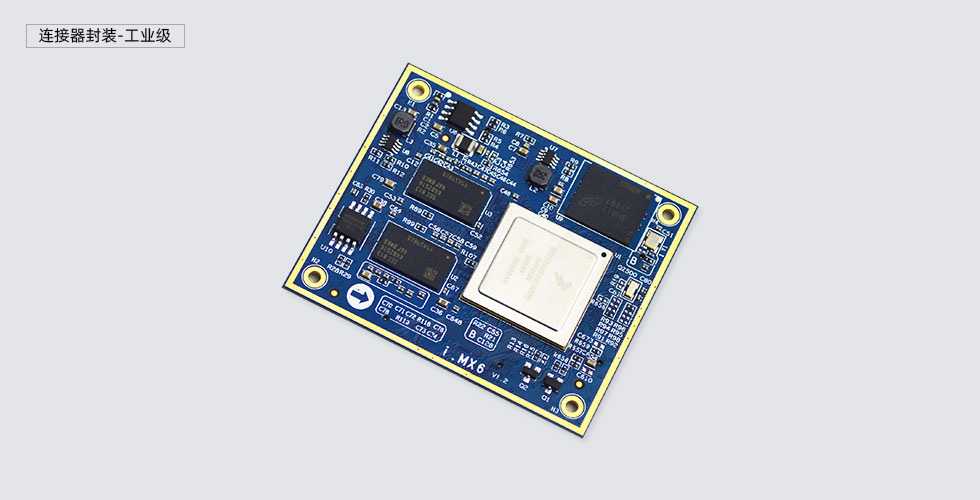

四核工业级核心板
四核PLUS核心板
四核邮票孔核心板
相关下载
立即购买
处理器
CPU
NXP 四核 i.MX6Q 工业级，主频 800MHz
核心板工艺
工艺
十层设计，沉金工艺
基本参数
内存
1GB DDR3
存储
8GB EMMC
EEPROM
4MB的EEPROM用来存储关键数据
电源管理
内部独立
扩展
连接器封装-引出脚多达320个，邮票孔封装-引出脚多达212个，满足用户各类扩展需求
运行温度
工业级运行温度
-40℃到+85 ℃
其它
工作电压
直流5V供电
系统支持
Linux-QT/Android/Ubuntu操作系统/Debian 9.9 系统/Yocto系统（4.1-krogoth）
应用范围
应用范围
适用于HMI、POS机、车载电脑、工业控制、轨道交通、医疗仪器、
智能家居、数据终端等行业。
引角定义/连接器01
引脚
名称
1
RGMII_TXD3
2
RGMII_RXD3
3
RGMII_RXD3
4
RGMII_RXD2
5
RGMII_TXD1
6
RGMII_RXD1
7
RGMII_TXD0
8
RGMII_RXD0
9
RGMII_TXCLK
10
RGMII_RXCLK
11
RGMII_TXEN
12
RGMII_RXDV
13
GND
14
GND
15
EIM_D16
16
EIM_D24
17
EIM_D17
18
EIM_D25
19
EIM_D18
20
EIM_D26
21
EIM_D19
22
EIM_D27
23
EIM_D20
24
EIM_D28
25
EIM_D21
26
PWR_BTN_SNS
27
EIM_D22
28
EIM_D30
29
EIM_D23
30
EIM_D31
31
EIM_A16
32
EIM_A21
33
EIM_A17
34
EIM_A22
35
EIM_A18
36
EIM_A23
37
EIM_A19
38
EIM_A24
39
EIM_A20
40
EIM_A25
41
GND
42
GND
43
EIM_EB1
44
EIM_EB3
45
EIM_EB0
46
EIM_EB2
47
EIM_LBA
48
EIM_RW
49
EIM_OE
50
EIM_CS1
51
GND
52
EIM_CS0
53
EIM_DA0
54
GND
55
EIM_DA1
56
EIM_DA6
57
EIM_DA2
58
EIM_DA7
59
EIM_DA3
60
EIM_DA8
61
EIM_DA4
62
EIM_DA9
63
EIM_DA5
64
EIM_DA10
65
GND
66
EIM_DA11
67
DISP0_PWR_EN
68
EIM_DA12
69
USB_H1_PWR_EN
70
EIM_DA13
71
ETH_WOL_INT
72
EIM_DA14
73
USB_OTG_ID
74
EIM_DA15
75
RGMII_INT
76
EIM_WAIT
77
UOK_B
78
EIM_BCLK
79
GND
80
GND
引角定义/连接器02
引脚
名称
说明
1
ENET_REF_CLK
2
DISP0_CLK
3
RGMII_NRST
4
DISP0_HSYNCH
5
RGMII_MDIO
6
DISP0_VSYNCH
7
RGMII_MDC
8
DISP0_CNTRST
9
GND
10
DISP0_DRDY
11
CSPI1_MISO
12
GND
13
CSPI1_MOSI
14
DISP0_DAT0
15
GND
16
DISP0_DAT1
17
GND
18
DISP0_DAT2
19
GND
20
DISP0_DAT3
21
GND
22
DISP0_DAT4
23
GND
24
DISP0_DAT5
25
KEY_ROW4
26
DISP0_DAT6
27
I2C2_SCL
28
DISP0_DAT7
29
KEY_ROW5
30
DISP0_DAT8
31
GPIO_0_CLKO
32
DISP0_DAT9
33
AUD3_TXD
34
DISP0_DAT10
35
GND
36
DISP0_DAT11
37
CSPI1_CS0
38
DISP0_DAT12
39
I2C1_SCL
40
DISP0_DAT13
41
KEY_COL4
42
DISP0_DAT14
43
AUD3_RXD
44
DISP0_DAT15
45
AUD3_TXFS
46
DISP0_DAT16
47
AUD3_TXC
48
DISP0_DAT17
49
I2C1_SDA
50
DISP0_DAT18
51
I2C2_SDA
52
DISP0_DAT19
53
CSPI1_CLK
54
DISP0_DAT20
55
KEY_ROW6
56
DISP0_DAT21
57
GND
58
DISP0_DAT22
59
GND
60
DISP0_DAT23
61
GND
62
GND
63
VDD_5V
64
UART1_RX
65
VDD_5V
66
UART1_TX
67
VDD_5V
68
HDMI_CEC_IN
69
VDD_5V
70
CODEC_PWR_EN
71
VDD_5V
72
GND
73
VDD_5V
74
GND
75
VDD_5V
76
GND
77
VDD_5V
78
GND
79
VDD_5V
80
GND
引角定义/连接器03
引脚
名称
1
GND
2
VSNVS_3V3
3
GND
4
GND
5
SD3_CMD
6
USB_OTG_VBUS
7
SD3_CLK
8
USB_OTG_DN
9
SD3_DATA0
10
USB_OTG_DP
11
SD3_DATA1
12
GND
13
SD3_DATA2
14
GND
15
SD3_DATA3
16
JTAG_NTRST
17
SD3_DATA4
18
JTAG_TMS
19
SD3_DATA5
20
JTAG_TDI
21
SD3_DATA6
22
JTAG_TDO
23
SD3_DATA7
24
JTAG_TCK
25
DISP0_WR
26
JTAG_MOD
27
GND
28
GND
29
HEADPHONE_DET
30
CLK1_N
31
SD2_CD_B
32
CLK1_P
33
SD2_WP
34
GND
35
SD3_WP
36
USB_HOST_DP
37
SD3_CD_B
38
USB_HOST_DN
39
AUX_5V_EN
40
GND
41
SD2_DATA4
42
PMIC_ON_REQ
43
SD2_DATA5
44
POR_B
45
SD2_DATA6
46
MX6_ONOFF
47
SD2_DATA7
48
GND+
49
GND
50
SATA_TXN-
51
ACCL_INT_IN
52
SATA_TXP
53
CSI_RST_B
54
SATA_RXN
55
CSI0_PWN
56
SATA_RXP
57
CSI0_RST_B
58
GND
59
DISP0_PWM
60
CAP_TCH_INT0
61
CSI_PWN
62
CAP_TCH_INT1
63
GND
64
DISP_RST_B
65
SD2_CMD
66
DISP_PWR_EN
67
SD2_CLK
68
CABC_EN0
69
SD2_DATA0
70
CABC_EN1
71
SD2_DATA1
72
GND
73
SD2_DATA2
74
GND
75
SD2_DATA3
76
GND
77
GND-
78
GND
79
GND+
80
GND
引角定义/连接器04
引脚
名称
1
I2C3_SCL
2
LVDS1_CLK_N
3
DISP0_SER_RS
4
LVDS1_CLK_P
5
KEY_ROW7
6
LVDS1_TX3_N
7
I2C3_SDA
8
LVDS1_TX3_P
9
KEY_COL6
10
LVDS1_TX2_P
11
SPDIF_CLK
12
LVDS1_TX2_N
13
KEY_COL7
14
LVDS1_TX1_N
15
PCIE_WAKE_B
16
LVDS1_TX1_P
17
KEY_COL5
18
LVDS1_TX0_P
19
PMIC_INT_B
20
LVDS1_TX0_N
21
SPDIF_OUT
22
GND
23
GPIO17
24
LVDS0_CLK_P
25
GND
26
LVDS0_CLK_N
27
CSI0_DAT12
28
LVDS0_TX3_N
29
CSI0_DAT13
30
LVDS0_TX3_P
31
CSI0_DAT14
32
LVDS0_TX2_N
33
CSI0_DAT15
34
LVDS0_TX2_P
35
CSI0_DAT16
36
LVDS0_TX1_P
37
CSI0_DAT17
38
LVDS0_TX1_N
39
CSI0_DAT18
40
LVDS0_TX0_N
41
CSI0_DAT19
42
LVDS0_TX0_P
43
CSI0_HSYNCH
44
GND
45
CSI0_PIXCLK
46
GND
47
CSI0_VSYNCH
48
GND
49
GND
50
HDMI_HPD
51
DSI_D1M
52
HDMI_CLKM
53
DSI_D1P
54
HDMI_CLKP
55
DSI_CLK0M
56
HDMI_D0P
57
DSI_CLK0P
58
HDMI_D0M
59
DSI_D0M
60
HDMI_D1P
61
DSI_D0P
62
HDMI_D1M
63
CSI_D0M
64
HDMI_D2P
65
CSI_D0P
66
HDMI_D2M
67
CSI_D1M
68
GND
69
CSI_D1P
70
CSI_CLK0M
71
GND
72
CSI_CLK0P
73
PCIE_TXP
74
CSI_D3P
75
PCIE_TXM
76
CSI_D3M
77
PCIE_RXP
78
CSI_D2P
79
PCIE_RXM
80
CSI_D2M
