处理器

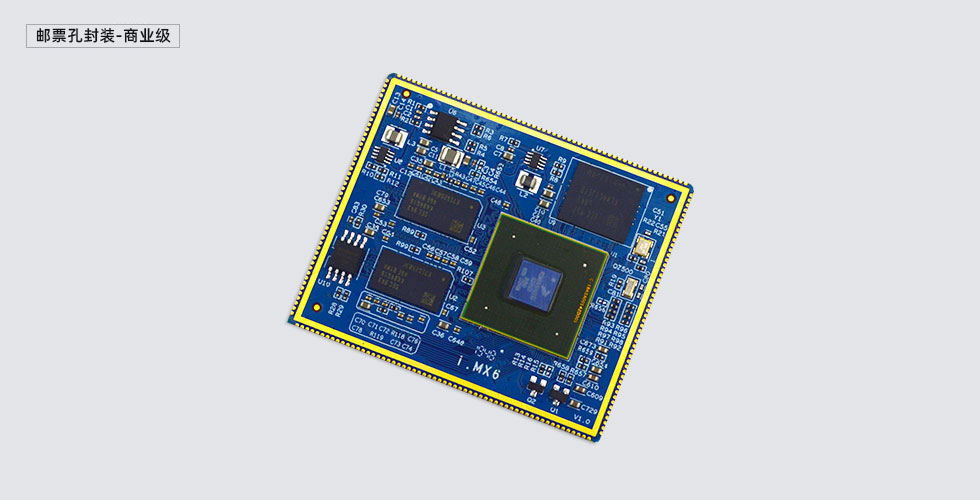

  • CPU-商业级 NXP 四核 i.MX6Q，主频 1 GHz

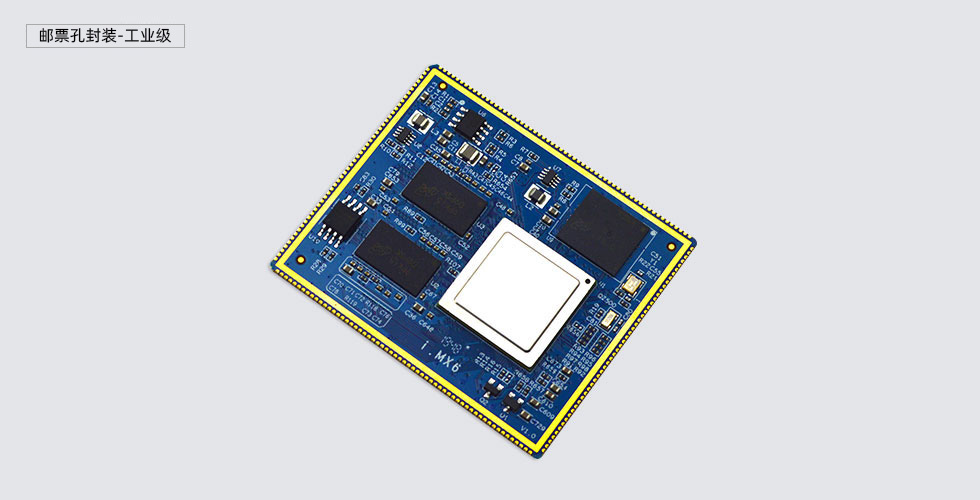

  • CPU-工业级 NXP 四核 i.MX6Q，主频 800MHz
基本参数
  • 商业级-2G： 内存：2GB DDR3；存储：16GB EMMC；
  • 工业级-1G 内存：1GB DDR3；存储：8GB EMMC；
  • EEPROM 4MB的EEPROM用来存储关键数据
  • 电源管理 内部独立
  • 扩展 引出脚多达212个，满足用户各类扩展需求
运行温度
  • 商业级运行温度 -0℃到+70 ℃
  • 工业级运行温度 -40℃到+85 ℃
其它
  • 工作电压 直流5V供电
  • 系统支持 Linux-QT/Android/Ubuntu操作系统/Debian 9.9 系统/Yocto系统（4.1-krogoth）
应用范围
  • 应用范围 适用于HMI、POS机、车载电脑、工业控制、轨道交通、医疗仪器、
    智能家居、数据终端等行业。


iTOP-imx6UL核心板

iTOP-imx6UL核心板

iTOP-imx6UL核心板

iTOP-4412核心板

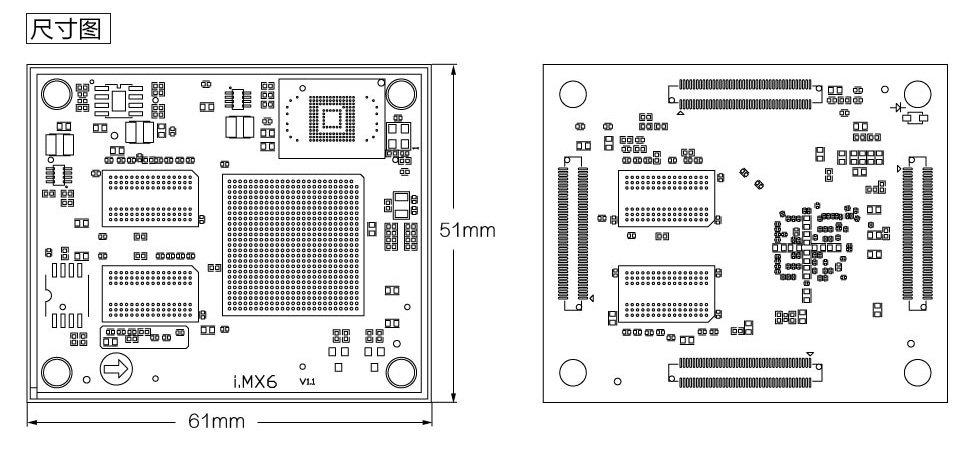

引角定义/连接器01
引脚
名称
1
VDD_5V
2
VDD_5V
3
VDD_5V
4
GND
5
HDMI_CEC_IN
6
DISP0_SER_RS
7
SPDIF_CLK
8
KEY_COL6
9
I2C3_SDA
10
I2C3_SCL
11
UART1_RX
12
UART1_TX
13
GND
14
AUD3_TXC
15
I2C2_SDA
16
I2C1_SDA
17
KEY_ROW6
18
AUD3_TXFS
19
AUD3_RXD
20
KEY_COL4
21
I2C1_SCL
22
AUD3_TXD
23
GPIO_0_CLKO
24
KEY_ROW5
25
I2C2_SCL
26
KEY_ROW4
27
GND
28
DISP0_PWM
29
DISP0_HSYNCH
30
DISP0_CLK
31
DISP0_VSYNCH
32
DISP0_DRDY
33
DISP0_DAT3
34
DISP0_DAT4
35
DISP0_DAT5
36
DISP0_DAT6
37
DISP0_DAT7
38
DISP0_DAT10
39
DISP0_DAT11
40
DISP0_DAT12
41
DISP0_DAT13
42
DISP0_DAT14
43
DISP0_DAT15
44
DISP0_DAT19
45
DISP0_DAT20
46
DISP0_DAT21
47
DISP0_DAT22
48
DISP0_DAT23
引角定义/连接器02
引脚
名称
说明
107
RGMII_MDC
108
RGMII_MDIO
109
ETH_WOL_INT
110
RGMII_TXD3
111
RGMII_TXD2
112
RGMII_TXD1
113
RGMII_TXD0
114
RGMII_TXCLK
115
RGMII_TXEN
116
RGMII_RXCLK
117
RGMII_RXDV
118
RGMII_RXD0
119
RGMII_RXD1
120
RGMII_RXD2
121
RGMII_RXD3
122
ENET_REF_CLK
123
GND
124
SD2_CD_B
125
AUX_5V_EN
126
ACCL_INT_IN
127
CSI_RST_B
128
CSI0_PWN
129
CSI0_RST_B
130
CSI_PWN
131
SD2_CMD
132
SD2_CLK
133
SD2_DATA0
134
SD2_DATA1
135
SD2_DATA2
136
SD2_DATA3
137
GND
138
CABC_EN1
139
CABC_EN0
140
DISP_PWR_EN
141
DISP_RST_B
142
CAP_TCH_INT1
143
CAP_TCH_INT0
144
SATA_RXP 6
145
SATA_RXN 6
146
SATA_RXN 6
41
SATA_TXP 6
147
SATA_TXN 6
148
SD3_DATA56
149
USB_HOST_DN
150
USB_HOST_DP
151
GND
152
USB_OTG_VBUS
153
USB_OTG_DN
154
USB_OTG_DP
引角定义/连接器03
引脚
名称
49
GND
50
EIM_DA0
51
EIM_DA1
52
EIM_DA2
53
EIM_DA3
54
EIM_DA4
55
EIM_DA5
56
EIM_DA6
57
EIM_DA7
58
EIM_DA8
59
EIM_DA9
60
EIM_DA10
61
EIM_DA11
62
EIM_DA12
63
EIM_DA13
64
EIM_DA14
65
EIM_DA15
66
EIM_BCLK
67
EIM_A24
68
EIM_WAIT
69
EIM_LBA
70
EIM_EB0
71
EIM_EB1
72
EIM_RW
73
GND
74
EIM_EB2
75
EIM_EB3
76
EIM_A16
77
EIM_A17
78
EIM_A18
79
EIM_A19
80
EIM_A20
81
EIM_A21
82
EIM_A22
83
EIM_A23
84
EIM_A25
85
EIM_OE
86
EIM_CS0
87
EIM_CS1
88
EIM_D31
89
EIM_D30
90
PWR_BTN_SNS
91
EIM_D28
92
EIM_D27
93
EIM_D26
94
EIM_D25
95
EIM_D24
96
EIM_D23
97
EIM_D22
98
EIM_D21-
99
EIM_D20
100
EIM_D19
101
EIM_D18
102
EIM_D17
103
EIM_D16
104
GND
105
RGMII_INT
106
RGMII_nRST
引角定义/连接器04
引脚
名称
155
USB_OTG_ID
156
POR_B
157
DISP0_WR
158
CLK1_P
159
CLK1_N
160
PCIE_TXP
161
PCIE_TXM
162
PCIE_RXP
163
PCIE_RXM
164
VSNVS_3V3
165
GND
166
HDMI_HPD
167
HDMI_CLKM
168
HDMI_CLKP
169
HDMI_D0P
170
HDMI_D0M
171
HDMI_D1P
172
HDMI_D1M
173
HDMI_D2P
174
HDMI_D2M
175
GND
176
CSI0_VSYNCH
177
CSI0_PIXCLK
178
CSI0_HSYNCH
179
CSI0_DAT19
180
CSI0_DAT18
181
CSI0_DAT17
182
CSI0_DAT16
183
CSI0_DAT15
184
CSI0_DAT14
185
CSI0_DAT13
186
CSI0_DAT12
187
GPIO17
188
PMIC_INT_B
189
KEY_COL5
190
PCIE_WAKE_B
191
KEY_COL7
192
GND
193
LVDS0_CLK_P
194
LVDS0_CLK_N
195
LVDS0_TX3_P
196
LVDS0_TX3_N
197
LVDS0_TX2_P
198
LVDS0_TX2_N
199
LVDS0_TX1_P
200
LVDS0_TX1_N
201
LVDS0_TX0_P
202
LVDS0_TX0_N
203
LVDS1_CLK_P
204
LVDS1_CLK_N
205
LVDS1_TX3_P
206
LVDS1_TX3_N
207
LVDS1_TX2_P
208
LVDS1_TX2_N
209
LVDS1_TX1_P
210
LVDS1_TX1_N
211
LVDS1_TX0_P
212
LVDS1_TX0_N
